đŸ—ïž Plan de masse pour permis de construir & dĂ©claration prĂ©alable : quels Ă©lĂ©ments faire apparaĂźtre ?

✹ Introduction

    Réaliser un plan de masse conforme
    est une Ă©tape indispensable pour obtenir un permis de construire ou une dĂ©claration prĂ©alable de travaux. Ce document permet aux services d’urbanisme de visualiser prĂ©cisĂ©ment votre projet et de vĂ©rifier sa conformitĂ© avec les rĂšgles locales. Orientation, limites de propriĂ©tĂ©, hauteurs, accĂšs, vĂ©gĂ©tation
 de nombreux Ă©lĂ©ments doivent y figurer.

    📌 Dans cet article, on vous explique comment concevoir un plan de masse efficace, avec l’appui de guides officiels publiĂ©s depuis 2020.

    📚 Sommaire

      1.📌 Qu’est-ce qu’un plan de masse et à quoi sert-il ?

      2.📐 Quels Ă©lĂ©ments doivent obligatoirement figurer sur le plan ?

      3. đŸ—ș Sources officielles et guides de rĂ©fĂ©rence (CAUE, Cerfa
)

      4.💡 Conseils pratiques pour un plan conforme

      5.❌ Les erreurs frĂ©quentes Ă  Ă©viter

    🔍 1. Qu’est-ce qu’un plan de masse et à quoi sert-il ?

    Le plan de masse est une vue aĂ©rienne du projet de construction, Ă  l’échelle, qui indique prĂ©cisĂ©ment l’implantation du bĂątiment sur le terrain. Il permet Ă  l’administration de vĂ©rifier que le projet respecte :

    • les rĂšgles de retrait,
    • les limites sĂ©paratives,
    • les conditions d’accĂšs et de raccordement,
    • la topographie du terrain.

    đŸ§± 2. Quels Ă©lĂ©ments doivent apparaĂźtre sur un plan de masse ?

    ✅ Voici les Ă©lĂ©ments essentiels Ă  intĂ©grer dans un plan de masse (selon les sources officielles comme le Cerfa 51434#09 et les guides CAUE) :

    • Orientation(indication du nord)
    • Limites de la parcelle(avec cotes)
    • Constructions existantes et projetĂ©es(dimensions, hauteurs, distances)
    • AccĂšs au terrain, voiries internes, servitudes
    • Stationnements prĂ©vus
    • VĂ©gĂ©tation: arbres existants/conservĂ©s/Ă  planter
    • AmĂ©nagements extĂ©rieurs: clĂŽtures, murs, terrasses
    • Raccordements aux rĂ©seaux: eau, Ă©lectricitĂ©, assainissement
    • Relief du terrain: courbes de niveau, exhaussements
    • Échelle claire(1/500 ou 1/200)
    • Deux versions recommandĂ©es: Ă©tat initial + Ă©tat projetĂ©

    📄 3. Sources officielles et guides pratiques

    đŸ› ïž 4. Conseils pratiques pour rĂ©ussir votre plan

      💡 Pour garantir la prĂ©cision, faites appel Ă  un arpenteur-gĂ©omĂštre
      Ă©quipĂ© de stations totales ou d’un GPS professionnel.

      💡 Respectez les Ă©chelles recommandĂ©es, ne surchargez pas le plan d’informations inutiles, et lĂ©gendez clairement chaque Ă©lĂ©ment.

      💡 Fournissez deux versions
      du plan de masse : avant et aprĂšs travaux.

    ⚠ 5. Les erreurs frĂ©quentes Ă  Ă©viter

      ❌ Oublier l’orientation (Nord)

      ❌ Ne pas indiquer les hauteurs des constructions

      ❌ Ne pas coter les distances aux limites

      ❌ Omettre les rĂ©seaux et raccordements

      ❌ Fournir un plan trop approximatif ou non Ă  l’échelle

⁉ FAQ : Comment faire un plan de masse


1. Quelle est la différence entre plan de masse et plan de situation ?

Le plan de masse représente le projet sur le terrain (vue du dessus), tandis que le plan de situation situe le terrain dans son environnement communal.


2. Quelle échelle utiliser pour un plan de masse ?

1/500 ou 1/200 selon la taille du terrain.


3. Faut-il faire valider le plan par un géomÚtre ?

Ce n’est pas obligatoire mais fortement recommandĂ© pour garantir la prĂ©cision.


4. Le plan de masse est-il requis pour une déclaration préalable ?

Oui, une version simplifiĂ©e peut ĂȘtre exigĂ©e (DP2).


5. Dois-je fournir deux plans (avant/aprĂšs) ?

C’est recommandĂ© pour plus de clartĂ©.


6. Quels logiciels utiliser pour dessiner un plan de masse ?

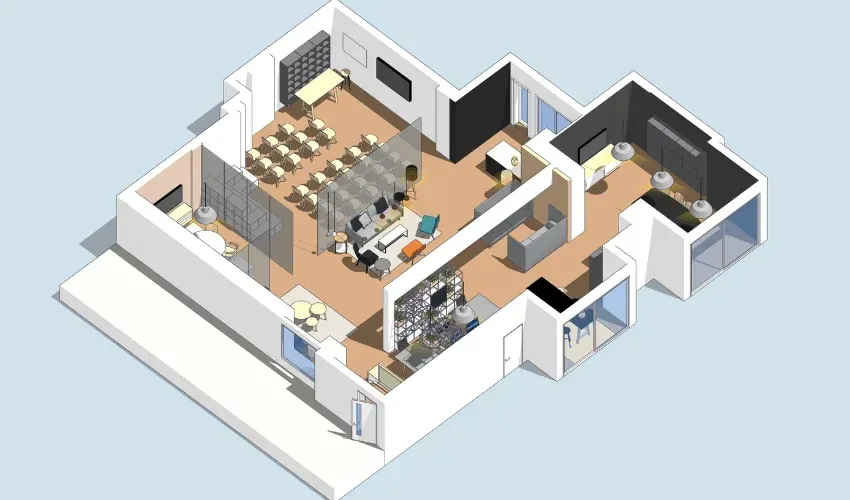

Il existe plusieurs outils, du plus simple au plus professionnel : AutoCAD, QGIS, SketchUp, ArchiFacile, ou mĂȘme des logiciels de gĂ©omĂštre comme Covadis. Le choix dĂ©pend de la complexitĂ© du projet.


7. Peut-on faire un plan de masse Ă  la main ?

Oui, tant qu’il respecte les exigences (Ă©chelle, cotation, lisibilitĂ©, orientation). Mais pour un rendu plus prĂ©cis et professionnel, l’utilisation d’un logiciel est conseillĂ©e.


8. OĂč trouver un exemple de plan de masse conforme ?

Des exemples sont disponibles sur les sites des CAUE, des mairies, ou via les notices Cerfa. URBADIRECT peut également vous fournir un modÚle de plan de masse adapté à votre projet.


9. Le plan de masse doit-il ĂȘtre signĂ© ?

Non, mais il doit ĂȘtre clairement identifiĂ© (nom du demandeur, adresse du terrain, date, Ă©chelle). S’il est Ă©tabli par un professionnel, ses coordonnĂ©es doivent apparaĂźtre.


10. Que faire si mon terrain est en pente ou en zone inondable ?

Dans ce cas, le plan de masse devra montrer les courbes de niveau et les amĂ©nagements liĂ©s Ă  la pente (terrassements, soutĂšnements
). Il est recommandĂ© d’y joindre un plan de coupe et de consulter le PLU ou le PPRI local.
